有限元算例-Helmholtz 方程求解

有限元算例-Helmholtz 方程求解#

本节将引导您使用 FEALPy 完成 Helmholtz 方程的有限元求解，现定义如下数学模型：

\[\begin{split} \begin{cases} -\Delta u - k^2 u = f & \text{在 } \Omega = [-0.5,0.5]^2 \\ \frac{\partial u}{\partial n} + iku = g & \text{在 } \partial \Omega \end{cases} \end{split}\]

其中我们定义真解为：

\[\begin{split} u(x, y) = \frac{cos(k·r) - c·J_0(k·r)}{k} \\ \text{其中 }~ c = \frac{(cos(k) + i·sin(k))}{J_0(k) + i·J_1(k)}, ~r = \sqrt{x^2 + y^2},~J_0(k)~ 和~J_1(k)~是 ~Bessel ~函数, ~i~是虚数单位，~k~是波数。 \end{split}\]

源项为：

\[ f(x,y) = \frac{sin(k·r)}{r} \]

变分形式为：

\[ (\nabla u_h, \nabla v_h) - k^2(u_h, v_h) + ik<u_h,v_h>_{\partial \Omega} = (f, v_h) + <g,v_h>_{\partial \Omega}, \quad \forall v_h \in H^1 \]

1. 定义 PDE 模型#

from fealpy.backend import backend_manager as bm
from fealpy.decorator import cartesian
from scipy.special import jv

# 方程的常数项
k = bm.tensor(1.0)
c = (bm.cos(k) + bm.sin(k) * 1j) / (jv(0, k) - jv(1, k) * 1j)


# 定义域
def domain():
    return [-0.5, 0.5, -0.5, 0.5]

# 真解
@cartesian
def solution(p):
    x = p[..., 0]
    y = p[..., 1]
    r = bm.sqrt(x**2 + y**2)
    val = (bm.cos(k * r) - c * jv(0, k * r)) / k
    return val

# 源项
@cartesian
def source(p):
    x = p[..., 0]
    y = p[..., 1]
    r = bm.sqrt(x**2 + y**2)
    val = bm.sin(k * r) / r
    return val

# 梯度
@cartesian
def gradient(p):
    x, y = p[..., 0], p[..., 1]
    r = bm.sqrt(x**2 + y**2)
    u_r = c * jv(1, k * r) - bm.sin(k * r)
    du_dx = u_r * x / r
    du_dy = u_r * y / r
    val = bm.stack((du_dx, du_dy), axis=-1)
    return val

# dirichlet 边界条件
@cartesian
def robin(p, n):
    kappa = 1j * k
    grad = gradient(p)
    val = bm.sum(grad * n[:, None, :], axis=-1)
    val += kappa * solution(p)
    return val

2. 进行参数配置和初始化#

设置后端

from fealpy.backend import backend_manager as bm

backend = 'numpy'
device = 'cpu'
bm.set_backend(backend)

导入日志工具

from fealpy.utils import timer
from fealpy import logger

logger.setLevel('WARNING')
tmr = timer()
next(tmr)

设置初始网格和加密次数

from fealpy.mesh import TriangleMesh

mesh = TriangleMesh.from_box(domain(), nx=4, ny=4)
maxit = 4

定义误差存储矩阵

errorMatrix = bm.zeros((1, maxit), dtype=bm.float64)

3. 有限元求解#

流程包含：

(1)构建 Lagrange 有限元空间

(2)组装刚度矩阵 \(A\) 和载荷向量 \(F\)

(3)处理 Robin 边界条件

(4)求解线性系统 \(A u_h = F\)

(5)计算L2误差 \(\|u - u_h\|_{L^2(\Omega)}\)

(6)网格均匀加密

from fealpy.functionspace import LagrangeFESpace
from fealpy.fem import BilinearForm, ScalarSourceIntegrator, ScalarRobinSourceIntegrator
from fealpy.fem import LinearForm, ScalarDiffusionIntegrator, ScalarRobinBCIntegrator, ScalarMassIntegrator
from fealpy.solver import cg

for i in range(maxit):
    space = LagrangeFESpace(mesh, p=1)
    tmr.send(f'第{i}次空间时间')
    uh = space.function(dtype=bm.complex128)

    D = ScalarDiffusionIntegrator(q=3)
    M = ScalarMassIntegrator(coef=-k**2,q=3)
    R = ScalarRobinBCIntegrator(coef=1j * k, q=3)
    bform = BilinearForm(space)
    bform.add_integrator(D)
    bform.add_integrator(M)
    bform.add_integrator(R)
    A = bform.assembly()

    lform = LinearForm(space)
    lform.add_integrator(ScalarSourceIntegrator(source, q=3))
    lform.add_integrator(ScalarRobinSourceIntegrator(robin, q=3))
    F = lform.assembly()

    tmr.send(f'第{i}次矩阵组装时间')

    gdof = space.number_of_global_dofs()
    uh[:] = cg(A, F)
    tmr.send(f'第{i}次求解器时间')
    gdof = space.number_of_global_dofs()
    errorMatrix[0, i] = mesh.error(solution, uh.value)
    if i < maxit-1:
        mesh.uniform_refine(n=1)
    tmr.send(f'第{i}次误差计算及网格加密时间')

4. 误差分析和收敛阶计算#

next(tmr)
print("最终误差 :",errorMatrix)
print("order : ", bm.log2(errorMatrix[0,:-1]/errorMatrix[0,1:]))

Timer received None and paused.
=================================================
   ID       Time        Proportion(%)    Label
-------------------------------------------------
    1    728.688 [ms]          94.845    第0次空间时间
    2     10.520 [ms]           1.369    第0次矩阵组装时间
    3    972.033 [us]           0.127    第0次求解器时间
    4    998.974 [us]           0.130    第0次误差计算及网格加密时间
    5      0.000 [us]           0.000    第1次空间时间
    6      3.018 [ms]           0.393    第1次矩阵组装时间
    7      0.000 [us]           0.000    第1次求解器时间
    8      1.001 [ms]           0.130    第1次误差计算及网格加密时间
    9      0.000 [us]           0.000    第2次空间时间
   10      3.998 [ms]           0.520    第2次矩阵组装时间
   11      0.000 [us]           0.000    第2次求解器时间
   12      2.985 [ms]           0.388    第2次误差计算及网格加密时间
   13      0.000 [us]           0.000    第3次空间时间
   14     11.104 [ms]           1.445    第3次矩阵组装时间
   15      3.002 [ms]           0.391    第3次求解器时间
   16      2.003 [ms]           0.261    第3次误差计算及网格加密时间
=================================================
最终误差 : [[0.00765197 0.00199163 0.00050404 0.00012648]]
order :  [1.94188481 1.98234702 1.99461908]

5. 结果可视化#

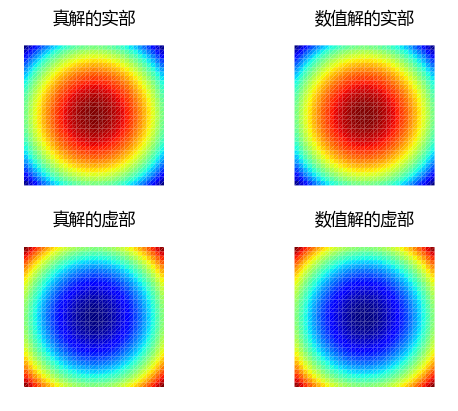

在单元重心处计算真解和数值解，并进行可视化比较

from matplotlib import pyplot as plt

bc = bm.array([[1/3, 1/3, 1/3]], dtype=bm.float64)
ps = mesh.bc_to_point(bc)
u = solution(ps)
uh0 = uh(bc)

fig, axes = plt.subplots(2, 2)
mesh.add_plot(axes[0, 0], cellcolor=u.real, linewidths=0)
axes[0, 0].set_title('真解的实部', fontname='Microsoft YaHei')
mesh.add_plot(axes[0, 1], cellcolor=uh0.real, linewidths=0)
axes[0, 1].set_title('数值解的实部', fontname='Microsoft YaHei')
mesh.add_plot(axes[1, 0], cellcolor=u.imag, linewidths=0)
axes[1, 0].set_title('真解的虚部', fontname='Microsoft YaHei')
mesh.add_plot(axes[1, 1], cellcolor=uh0.imag, linewidths=0)
axes[1, 1].set_title('数值解的虚部', fontname='Microsoft YaHei')
plt.show()
../_images/4ded8eb3a18012a38ff24e6160f12e486e188ba69c41386bd55bff46916fdf92.png
